COM порт. Синхронный обмен данными

    В этой статье мы рассмотрим синхронный обмен данными (чтение/запись) через СОМ порт, при помощи API функций. Для этого нам понадобятся, руки, голова, нуль-модемный кабель (DB9), и не большой кусочек провода, диаметром примерно 0,5 – 0,8 мм.

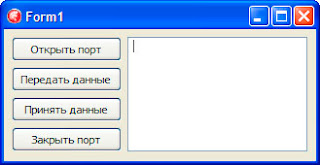

Создадим новый проект в Delphi и поместим на форму проекта 1 компонент Memo и 4 кнопки.

В свойствах Caption кнопок пишем:

1) Открыть порт

2) Отправить данные;

3) Принять данные

4) Закрыть порт;

Поле компонента Memo очищаем от надписи и делаем его пустым.

1)    Для того чтобы начать работу с COM, его нужно для начала инициализировать и должным образом настроить. Для этого создадим 2 глобальные переменные:

var

Form1: TForm1;

ComFile:THandle;

DCB:TDCB;

И в событии OnClick первой кнопки, что отвечает у нас за открытие файла, записываем:

procedure TForm1.Button1Click(Sender: TObject);

begin

ComFile:=CreateFile('COM1', generic_read+generic_write,0,nil,OPEN_EXISTING,FILE_ATTRIBUTE_READONLY,0);

if ComFile=INVALID_HANDLE_VALUE  then

begin

ShowMessage('Не удалось открыть порт ');

exit;

end;

SetupComm(ComFile, 4096, 4096);

GetCommState(ComFile, DCB);

with DCB do begin

BaudRate:=9600;

ByteSize:=8;

Parity:=NoParity;

StopBits:=OneStopBit;

end;

if not SetCommState(ComFile, DCB) then

begin

ShowMessage('Порт не настроен');

CloseHandle(ComFile);

exit;

end;

end;

Тут в первой строчке кода у меня, установлен порт COM1, номера портов на разных конфигурациях или компьютерах, могут отличаться. Поэтому зайдите Мой компьютер > Свойства > Диспетчер устройств,

посмотрите номер своего порта и если он отличается от моего замените COM1 на номер своего порта. Или можете адаптировать пример из моей статьи "Как получить список доступных COM портов"

2) Для чтения и записи данных в порт, в разделе private записываем  функции:

private

function WritePort(var Buf; Size: Word): Integer;

function ReadPort(var Buf; Size: Word): Integer;

выделяем  function WritePort(var Buf; Size: Word): Integer;  жмем Ctrl+Shift+C и в появившемся блоке описываем ее следующим образом:

function TForm1.WritePort(var Buf; Size: Word): Integer;

var

p: Pointer;

i: Cardinal;

begin

p:=@Buf;

Result:= 0;

while Size > 0 do

begin

if not WriteFile(ComFile, p^, 1, i, nil) then

exit;

Inc(Result, i);

Inc(Integer(p));

Dec(Size);

Application.ProcessMessages;

end;

end;

с функцией ReadPort(var Buf; Size: Word): Integer; проделываем, тоже самое, только описываем ее так:

function TForm1.ReadPort(var Buf; Size: Word): Integer;

var i: Cardinal;

ovr: TOverlapped;

begin

FillChar(Buf, Size, 0);

FillChar(ovr, SizeOf(ovr), 0);

i := 0;

Result := -1;

if not ReadFile(Comfile, Buf, Size, i, @ovr) then exit;

Result := i;

end;

3) В событии OnClick – второй кнопки (отправить данные) записываем:

var

OutputBuffer: array [0..15] of char;  // выходной буфер

ErrorCode: integer;  // переменная для приёма кода ошибки

begin

OutputBuffer[0]:='П'; //Данные

OutputBuffer[1]:='р';

OutputBuffer[2]:='и';

OutputBuffer[3]:='в';

OutputBuffer[4]:='е';

OutputBuffer[5]:='т';

OutputBuffer[6]:='и';

OutputBuffer[7]:='к';

ErrorCode:=Writeport(OutputBuffer, Length(OutputBuffer));  // передача пакета

if ErrorCode > 0 then MessageDlg('Пакет передан', MtConfirmation, [mbOK], 0)

else MessageDlg('Ошибка передачи пакета', MtWarning, [mbOK], 0);

end;

Тут мы побуквенно, с помощью массива, передаем в порт, слово - "Приветик" ну и разумеется при приеме, оно должно будет отобразиться в нашем Memo.

3) В событии OnClick – третьей кнопки (принять данные) пишем:

var

InputBuffer: array [0..255] of char;  // приёмный буфер

ErrorCode: integer;

begin

ErrorCode:= ReadPort(InputBuffer, Length(InputBuffer));  // приём пакета

if ErrorCode = -1 then MessageDlg('Ошибка приёма пакета', MtWarning, [mbOK], 0)

else

begin

Form1.Memo1.Lines.Add(InputBuffer);

MessageDlg('Порт прочитан', MtConfirmation, [mbOK], 0);

end;

end;

4) В событии OnClick – четвертой кнопки (закрыть порт), а также в OnClose главной формы  напишем такой код:

procedure TForm1.Button4Click(Sender: TObject);

begin

CloseHandle(ComFile); //Закрытие порта;

end;

  С программной частью покончено! Переходим к железу. Подключаем один конец нуль-модемного кабеля к COM порту нашего компьютера. На другом конце разъема, находим номера контактов 2 и 3. И замыкаем их заранее приготовленным для этого проводком.

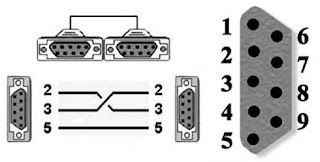

   Если этого не сделать, то ничего не получится, потому как отправляются данные - 5 (Gnd) + 3 (Td) контакт, а принимаются - 5 (Gnd) + 2 (Rd) контакт. То-есть, 3 контакт разъема передающего устройства, соединяется со вторым контактом принимающего, а постольку по скольку обе машины могут как принимать, так и передавать сигналы, то распайка нуль-модемного кабеля выглядит следующим образом:

   На этой схеме, приведена не полная распайка нуль-модемного кабеля, но для простого обмена данными достаточно и этого. По крайней мере, понятно отличие COM кабеля нуль-модемного, от обычного удлиняющего кабеля.
   Поэтому, то чтобы посылка прошла, и чтобы мы могли проверить пример написанной нами программы используя только один компьютер, контакты 2 и 3 необходимо замкнуть. Или если у вас есть 2 ПК с COM портами, можете соединить их этим кабелем. Программку с первого компьютера копируете на второй. Запускаете её и там, и там. И теперь, то что будет отправлено с первого компьютера, будет отображаться на втором и наоборот). Программа 100% рабочая, исходник выкладывать не буду, если кому понадобится, отпишитесь в комментариях.
